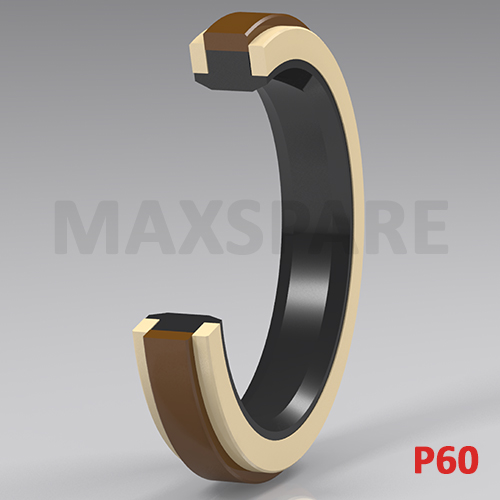

Max Spare : P60
Profile : Piston Seals
MATERIALS
ENERGIZER: NBR with hardness of 75°/80° shore ‘A’
BACK-UP RINGS: Thermoplastic Polymer.
SEAL RING: Composite PTFE.
MAX OPERATING CONDITION
Temp. range: -30°C to +100°C.
Pressure: 500 bar.
Speed: 1.5 m/s.
The Max Spare Style PCC is a robust heavy duty double acting piston seal commonly used for the most demanding high pressure application.
It comprises of a T-shaped elastomer (NBR) which provides the initial energizing for effective sealing at low and high pressures. The elastomer preloads a PTFE ring against the tube wall and the polyamide back-up ring provides resistance to extrusion to the NBR sealing element.
The PCC seal integrates the benefits of compact design, low friction and high performance in a single piston seal. Its design offers overall stability, wear resistance, sealability, low friction compact grooves, easy installation and maintenance free long life.
FEATURES:
High pressure capability (up to 800 bar).
Excellent pressure surge absorption capability.
Best combination for load holding and low friction sealing.
APPLICATION:
Heavy duty application.
Stick slip free operation.
Earthmoving equipment.
Frequent pressure surges of high magnitudes.
COMPATIBILITY:
Mineral oils, bio oils, water soluble & water glycol fluids.
Manufactured by:
Spareage Seals Limited
Product ID:
3i
Part No. :
ID :
-
OD :
-
Thk :
Mould No. :
Stock Items Only

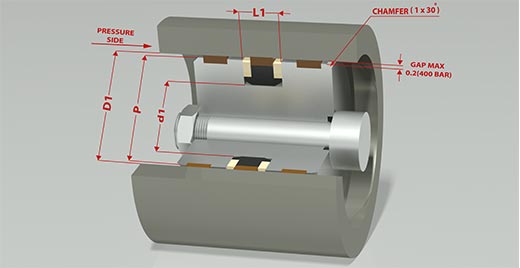

Part No.
d1
D1
L1
Material
Qty
Actions
Mould No.
CM0516401
0.00
0.00
3.70
FKM
CMP-1331
P60023D501
23.08
34.34
6.65
HNBR
CS-1622
S29030Y501 (Stock Item)
30.00
40.00
7.30
NBR+PU+ACT
CS-3533
P600306501
30.00
40.00
8
FKM
CS-1141
P600340901
34.00
44.00
7
NBR
CS-848
P600350901
35.00
50.00
11
NBR/BFT
CS-1668
P600360901
36.00
50.00
9
NBR
CS-289
P600410902
41.00
55.00
8.50
NBR
CS-2641
P600410901
41.33
50.80
10
NBR+PU
CS-2255
A20042T501
42.00
52.00
6.00
EPDM
CS-3304
P58044Y501 (Stock Item)
44.50
60.00
6.30
NBR+PU
CS-3532
P600457001
45.00
55.00
9.8
BFT
CS-871
P60
46.00
60.00
9
NBR
CS-419
P600480901
48.00
63.00
7.30
NBR+NY
CS-2318
P600500902
50.00
60.00
7.50
NBR+NY
CS-2317
P600500901
50.00
65.00
11
NBR
CS-981
P600530902
53.00
63.00
7.50
NBR+NY
CS-2316
P600530901
53.00
70.00
14
NBR
CS-734
P600540901
54.13
63.50
10
NBR+PU
CS-2256
P600550905
55.00
70.00
10
NBR
CS-1561
P60
55.00
70.00
11
NBR
CS-420
P600550903
55.00
70.00
11
NBR
CS-889
P600587001
58.00
75.00
14
BFT
CS-785
P58059Y501
59.50
75.00
6.30
NBR+PU
CS-3451
P600600903
60.00
70.00
8.10
NBR+PU
CS-2462
P600600901
60.38
69.85
10
NBR+PU
CS-2257
P600620901
62.03
76.20
10
NBR+PU
CS-2258
P600630902
63.00
80.00
12.50
NBR
CS-2933
P600637001
63.00
80.00
14
NBR/BFT
CS-786
P60064L501
64.00
76.20
14.70
NBR+PU
CS-1713
P60064L502
64.05
76.20
14.70
NBR+PU
CS-2114
P600640901
64.06
76.20
14
NBR+PU
CS-2264
P480646401
64.50
80.00
6.30
FKM
CS-3428
P600650911
65.00
80.00
10.50
NBR
CS-2640
P600650912
65.00
80.00
11
NBR/PU
CS-2693
P600650901
65.00
80.00
11
NBR
CS-780
P600650905
65.00
80.00
12
NBR+NY
CS-2315
P600650910
65.00
80.00
12.50
NBR+NY
CS-2557
P600650903
65.00
80.00
12.50
NBR
CS-902
P99065L501
65.00
80.00
9.30
NBR
CS-3286
P600660903
66.00
80.00
17.00
NBR
CS-2875
P600660901
66.00
81.00
17
NBR
CS-2071
P600687001
68.00
85.00
14
BFT
CS-787
P600700901
70.00
85.00
10
NBR
CS-874
P600700902
70.00
85.00
10.65
NBR
CS-876
P600700903
70.00
85.00
11
NBR
CS-982
P600737001
73.00
90.00
14
BFT
CS-788
P600740901
74.73
88.90
10
NBR+PU
CS-2259
S29075Y501 (Stock Item)
75.00
85.00
9
NBR+PU
CS-3391
P60
75.00
90.00
11
NBR
CS-421
P600750906
75.00
90.00
12
NBR+NY
CS-2314
P600750904
75.00
90.00
12.5
NBR
CS-792
P600750905
75.00
90.00
12.5
NBR
CS-799
P600750907
75.00
90.00
12.50
NBR+PU
CS-2464
P60075D601
75.97
84.97
13.38
HNBR
CS-1101
P60076L501
76.70
88.90
14.70
NBR+PU
CS-1714
P60076L502
76.75
88.90
14.70
NBR+PU
CS-2112
P600760901
76.76
88.90
14
NBR/BFT
CS-190
P600787001
78.00
95.00
14
BFT
CS-789
PG30786401
78.33
89.40
14.19
FKM
CS-3247
P600800902
80.00
95.00
10.5
NBR
CS-875
P600800901
80.00
95.00
11
NBR
CS-779
P600800903
80.00
95.00
12.5
NBR
CS-983
S29080Y501 (Stock Item)
80.00
95.00
9
NBR+PU
CS-3377
P60080K101
80.37
88.65
2.54
NYLON
PFB-557
P60080J801
80.37
88.65
3.22
NYLON
PFB-696
P60082D601
82.32
91.32
13.38
HNBR
CS-1102
P600837001
83.00
100.00
14
BFT
CS-1125
P600850904
85.00
100.00
12.5
NBR
CS-1008
P600850905
85.00
100.00
12.50
NBR
CS-3489
P600851001
85.00
100.00
13.00
NBR+PU
CS-3425
P99085L501
85.00
100.00
9.30
NBR
CS-3284
P600861003
86.60
101.60
12.50
NBR
CS-1130
P60086K101
86.72
95.00
2.54
NYLON
PFB-556
P60086J801
86.72
95.00
3.22
NYLON
PFB-697
P600870902
87.43
101.60
10
NBR+PU
CS-2260
P600870801
87.70
100.00
14
NBR
CS-1671
P600870901
87.70
100.00
14.7
NBR
CS-906
P600886601
88.11
97.45
13.38
FKM
CS-1665
P600880901
88.90
101.60
9.52
NBR
CS-965
P60089L501
89.40
101.60
14.70
NBR+PU
CS-1712
P60089L502
89.45
101.60
14.70
NBR+PU
CS-2113
P600890901
89.46
101.60
14.70
NBR
CS-2754
P600900901
90.00
105.00
12
NBR
CS-715
P600907101 (Stock Item)
90.00
105.00
12.50
NBR+NY
CS-3390
P600900904
90.00
105.00
12.50
NBR
CS-984
P600930901
93.78
107.95
10
NBR+PU
CS-2261
P600956501
95.00
110.00
12
FKM
CS-3214
P600957101
95.00
110.00
12.50
NBR+NY
CS-3462
P6000950901
95.00
110.00
12.50
NBR
CS-349
P600950904
95.00
110.00
15
NBR
CS-2946
P600970901
97.41
114.30
12
NBR+PU
CS-2270
P60098P401
98.55
114.30
7.36
NBR
CS-2089
P601000908
100.00
115.00
12
NBR
CS-3225
P601000902
100.00
115.00
12.5
NBR
CS-415
P601000910
100.00
115.00
14.00
NBR
CS-3452
P60100903
100.00
120.00
15.5
NBR
CS-1384
P601000909
100.00
120.00
15.50
NBR/BFT
CS-163
P601000906
100.00
120.00
16
NBR+PU
CS-2463
S29100Y502 (Stock Item)
100.00
120.00
16
NBR+PU
CS-3465
P601000904
100.13
114.30
10
NBR+PU
CS-2262
P601020902
102.00
125.00
15
NBR/BFT
CS-1660
P601020901
102.00
125.00
16
NBR
CS-1628
P601027101 (Stock Item)
102.00
125.00
16
NBR
CS-3363
P60
102.00
125.00
16
FKM
CS-446
P601021003
102.15
114.30
14.26
NBR
CS-3013
P60102001
102.15
114.30
14.70
NBR
CS-2111
P601020903
102.16
114.30
14
NBR+PU
CS-2265
P601057101 (Stock Item)
105.00
120.00
12.50
NBR
CS-3378
P601050909
105.00
125.00
15.50
NBR/BFT
CS-175
P601050908
105.00
125.00
15.50
NBR
CS-2558
P601060901
106.48
120.65
10
NBR+PU
CS-2263
P601077101 (Stock Item)
107.00
130.00
16
NBR+NY
CS-3460
P601070901
107.00
130.00
16.00
NBR
CS-418
P601070903
107.32
127.00
15.50
NBR+PU
CS-2271
P601076501
107.95
127.00
18.60
FKM
CS-1342
P601080903
108.00
125.00
14
NBR/BFT
CS-120
P601080901
108.51
120.65
14
NBR+PU
CS-2266
P601080902
108.56
127.00
18.50
NBR/BFT
CS-198
P601100904
110.00
125.00
12
NBR/BFT
CS-121
P601100903
110.00
125.00
12
NBR+NY
CS-2437
P60
110.00
125.00
16
NBR
CS-347
P601100905
110.00
130.00
15.50
NBR/BFT
CS-158
P601120901
112.00
127.00
12.50
NBR
CS-651
P601127101 (Stock Item)
112.00
135.00
16
NBR
CS-3373
P601120902
112.00
135.00
16
NBR
CS-798
P601120903
112.70
125.00
14.70
NBR
CS-907
P601140901
114.86
127.00
14
NBR+PU
CS-2267
P601150901
115.00
130.00
12
NBR+NY
CS-2344
P601170903 (Stock Item)
117.00
140.00
16
NBR+MBRT+NY
CS-3484
P601170901
117.00
140.00
16
NBR
CS-416
P601186501
118.00
140.00
26.70
FKM
CS-3213
P601200902
120.00
140.00
15.50
NBR/BFT
CS-178
P601400904
120.00
140.00
18.50
NBR/BFT
CS-194
P601200901
120.02
139.70
15.50
NBR+PU
CS-2272
P601210801
121.16
133.35
14.26
NBR+NY
CS-2107
P601210901
121.26
139.70
18.50
NBR/BFT
CS-197
P601220901
122.00
145.00
16
NBR
CS-2947
P601227101 (Stock Item)
122.00
145.00
16
NBR+NY
CS-3463
P601250901
125.00
140.00
12
NBR+NY
CS-2343
PG301266401
126.56
143.45
20.65
FKM
CS-3256
P601270902
127.00
150.00
16
NBR
CS-417
P601270903
127.55
139.70
14
NBR
CS-2132
P601270904
127.56
139.70
14
NBR+PU
CS-2268
P601270905
127.56
139.70
14.70
NBR
CS-2753
P601290901
129.41
152.40
15.50
NBR+PU
CS-2273
P601300901
130.00
150.00
17.50
NBR+NY
CS-2345
P601320901
132.00
155.00
15.50
NBR/BFT
CS-195
P601330901
133.00
150.00
20
NBR
CS-2874
P601337002
133.00
151.00
20
NBR
CS-2226
P601330902
133.96
152.40
18.50
NBR/BFT
CS-199
P601350902
135.00
150.00
12
NBR+NY
CS-2331
P601356401
135.00
160.00
15.50
FKM
CS-1624
P601350901
135.76
158.75
15.50
NBR+PU
CS-2274
P601370901
137.00
160.00
16
NBR
CS-516
P601371001
137.00
160.00
16.00
NBR
CS-3492
P601400905
140.00
160.00
15.50
NBR/BFT
CS-162
P601400903
140.00
160.00
16
NBR+PU
CS-2465
P601400901
140.26
152.40
14
NBR+PU
CS-2269
P601420901
142.11
165.10
15.50
NBR+PU
CS-2275
P601450903
145.00
160.00
12
NBR+NY
CS-2335
P601450902
145.00
160.00
18
NBR
CS-602
P601450904
145.00
165.00
16.50
NBR+NY
CS-2342
P601450901
145.00
165.00
16.7
NBR
CS-541
P601457003
145.00
165.00
20
NBR
CS-3198
P601457002
145.00
166.00
20.00
BFT
CS-1634
P601470902
147.00
170.00
16
NBR
CS-2948
P601470901
147.00
170.00
16
NBR
CS-985
P601540901
154.81
177.80
15.50
NBR+PU
CS-2276
P601550902
155.00
170.00
12
NBR+NY
CS-2339
P601550801
155.00
170.00
14/18
NBR
CS-606
P601550903
155.00
170.00
15.50
NBR+NY
CS-2334
P601550901
155.00
170.00
16
NBR
CS-547
P601561001
156.36
177.80
15.13
NBR+HYT+ACT
CS-3525
P601570903
157.00
180.00
16
NBR
CS-517
P601571001
157.00
180.00
16.00
NBR
CS-3491
P601600902
160.00
180.00
15.50
NBR/BFT
CS-184
P601600901
160.00
180.00
17.50
NBR+NY
CS-2340
P601610901
161.16
184.15
15.50
NBR+PU
CS-2277
P601620902
162.00
185.00
16
NBR
CS-986
P601650901
165.00
180.00
12
NBR+NY
CS-2336
P601670901
167.00
190.00
16
NBR
CS-987
P601670902
167.51
190.50
15.50
NBR+PU
CS-2278
P601701001
170.00
200.00
21.50
NBR
CS-1834
P601750901
175.00
190.00
12
NBR+NY
CS-2337
P601750801
175.00
190.00
14/18.10
NBR
CS-608
P601750902
175.00
190.00
18.10
NBR
CS-2642
P60175L501
175.00
200.00
28
PU
CS-540
P601776502
177.00
200.00
16
FKM/BFT
CS-1659
P601770901
177.00
200.00
16
NBR
CS-346
P601771001
177.00
200.00
16.00
NBR
CS-3495
P601800801
180.00
200.00
15.50
NBR
CS-1513
P601800902
180.00
200.00
15.50
NBR+NY
CS-2338
P601830901
183.21
203.20
16
NBR
CS-1228
P601841001
184.65
203.20
18.50
NBR
CS-1970
P601870901
187.00
210.00
16
NBR
CS-988
P602000901
200.00
220.00
15.50
NBR+NY
CS-2341
P602020901
202.00
225.00
16
NBR
CS-989
P602070901
207.00
230.00
16
NBR
CS-990
P602100902
210.00
230.00
15.50
NBR+NY
CS-2332
P602100901
210.00
230.00
16
NBR
CS-607
R022106403
210.00
250.00
16.00
FKM
CS-3558
P602170901
217.00
240.00
16.00
NBR
CS-991
P602220902
222.00
250.00
17.5
NBR
CS-276
P602250901
225.00
250.00
25
NBR
CS-357
P602300902
230.00
250.00
15.50
NBR+NY
CS-2333
P602300801
230.00
250.00
16/22
NBR
CS-1099
P602320902
232.00
260.00
17
NBR/BFT
CS-180
P602326401
232.00
260.00
17
FKM/BFT
CS-2218
P602320901
232.00
260.00
17.5
NBR
CS-992
P602400901
240.00
260.00
15.50
NBR/BFT
CS-182
P602400801
240.00
260.00
16/22
NBR
CS-605
P602420902
242.00
270.00
17
NBR/BFT
CS-196
P602420901
242.00
270.00
17.5
NBR
CS-993
P602506401
250.00
280.00
15.30
FKM
CS-1623
P602520902
252.00
280.00
17
NBR/BFT - NBR+MBRT-60
CS-150
P602520901
252.00
280.00
17.5
NBR
CS-994
P602551101
255.00
280.00
18.30
NBR/BFT
CS-1796
P602600901
260.00
280.00
15.50
NBR/BFT
CS-192
P602700901
270.00
290.00
15.50
NBR/BFT
CS-185
P602720901
272.00
300.00
17
NBR/BFT
CS-189
P602800901
280.00
300.00
15.50
NBR/BFT
CS-179
P602820901
282.00
310.00
17.70
NBR+NY
CS-405
P602920901
292.00
320.00
17.50
NBR
CS-995
CL-28946601
894.00
930.00
21.00
FKM
CMP-2248
For customised items please
Click here
Login
